Haitian Precision CNC megmunkálóközpontok kategóriák szerint. Minden gép forgalmazás, telepítés, betanítás és szerviz támogatással.

Vásárlói előny

Ingyenes első hűtő-kenő folyadékfeltöltés

Új Haitian Precision CNC-gép vásárlásakor az első hűtő-kenő folyadékfeltöltés ingyenes, és induló Fluid Management támogatást adunk hozzá. Partnerünk ebben a Modern Fluids Kft. Az induló támogatás nem teljes körű, folyamatos Fluid Management szolgáltatás.

Partnerünk: Modern Fluids Kft. →

Függőleges megmunkálóközpontok

V és VH-sorozat

univerzális megmunkálás

A V-sorozat a Haitian Precision legnépszerűbb általános célú függőleges megmunkálóközpont-családja. A nagy merevségű öntvényszerkezet, a széles ágy- és oszlopkialakítás, valamint a bevált orsó- és előtolórendszer stabil pontosságot és hosszú távú üzembiztonságot biztosít. Kompakt kialakítása révén ideális általános gépipari, autóipari, műszeripari és szerszámgyártási feladatokhoz.

Mire ajánlott

Általános és precíziós alkatrészgyártás, költséghatékony belépő VMC.

Fő előnyök

Költséghatékony, robusztus klasszikus
Stabil öntött ágy nagyobb alkatrészekhez
12 000 ford./perc orsó · 36 m/min gyorsjárat

Ajánlott iparágak

Autóipari alkatrész
Építőgépgyártás
Általános ipar

V-sorozat

V-sorozat műszaki adatai
Műszaki adatok	Egység	V6	V8	V8H	V10	V12
Munkatér X/Y/Z	mm	600/450/510	850/500/500	850/500/600	1 000/600/600	1 200/600/600
Gyorsjárat X/Y/Z	m/perc	36/36/36	36/36/36	48/48/48	36/36/36	36/36/36
Főorsó fordulatszáma	ford./perc	12 000	12 000	Beépített 12 000	12 000	12 000
Főorsó teljesítménye	kW	11/15	11/15	11/18,5	11/15	11/15
Főorsó nyomatéka	Nm	52,5/95,5	52,5/95,5	62/86	52,5/95,5	52,5/95,5

Forrás: Haitian Precision, gyártói EU-modelloldalak (kulcsparaméterek). Az adatok tájékoztató jellegűek.

VH-sorozat

VH-sorozat műszaki adatai
Műszaki adatok	Egység	VH55L20	VH55L25	VH55L20B	VH55L25B	VH70L20	VH70L25B
Munkatér
X tengely	mm	2 050	2 550	2 050	2 550	2 050	2 550
Y tengely	mm	600	600	550	550	700	700
Z tengely	mm	600	600	520	520	700	700
B tengely	°	–	–	±100°	±100°	–	±100°
Főorsó–asztal távolság (függőleges)	mm	350-950	350-950	250-770	250-770	350-1 050	350-1 050
Főorsó-középvonal–asztal távolság (vízszintes)	mm	–	–	476-996	476-996	–	577-1 277
B tengely fordulatszáma	ford./perc	–	–	10	10	–	10
Asztal
Asztalméret	mm	550×2 500	550×3 000	550×2 500	550×3 000	650×2 500	650×3 000
Asztal terhelhetősége	kg	1 500	1 500	1 500	1 500	1 500	1 500
T-hornyok mérete	mm	5×18×100	5×18×100	5×18×100	5×18×100	5×18×100	5×18×100
Főorsó
Főorsó kivitele		Beépített motororsó	Beépített motororsó	Beépített motororsó	Beépített motororsó	Beépített motororsó	Beépített motororsó
Főorsó fordulatszáma	ford./perc	16 000	16 000	16 000	16 000	16 000	16 000
Főorsó teljesítménye	kW	11/18,5	11/18,5	11/18,5	11/18,5	11/18,5	11/18,5
Főorsó nyomatéka	Nm	45/60	45/60	15/29	15/29	45/60	45/60
Orsókúp		BT40	BT40	BBT30	BBT30	BT40	BT40
Húzócsap		MAS-P40T-I	MAS-P40T-I	MAS P30T-I	MAS P30T-I	MAS P40T-I	MAS P40T-I
Előtolások
Gyorsjárat X/Y/Z	m/perc	40/36/36	40/36/36	40/36/36	40/36/36	40/36/36	40/36/36
Munkaelőtolás X/Y/Z	m/perc	20/20/20	20/20/20	20/20/20	20/20/20	20/20/20	20/20/20
Szerszámtár
Szerszámtár férőhelye	db	24	24	24	24	30	30
Szerszámtár típusa		Karos	Karos	Karos	Karos	–	–
Max. szerszámátmérő (teli / üres szomszéd mellett)	mm	Φ80/Φ150	Φ80/Φ150	Φ65/Φ120	Φ65/Φ120	Φ80/Φ150	Φ80/Φ150
Max. szerszámhossz	mm	300	300	300	300	300	300
Max. szerszámtömeg	kg	8	8	5	5	8	5
Szerszámcsere-idő (szerszámtól szerszámig)	s	1,5	1,5	1,5	1,5	1,5	1,5
Egyéb
Vezérlés		SIEMENS 828D	SIEMENS 828D	SIEMENS 828D	SIEMENS 828D	SIEMENS 828D	SIEMENS 828D
Sűrítettlevegő-nyomás	MPa	0,5–0,7	0,5–0,7	0,5–0,7	0,5–0,7	0,5–0,7	0,5–0,7
Tápfeszültség / frekvencia	V/Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz
Befoglaló méret	mm	6 500×3 430	7 000×3 430	5 500×3 430	6 500×3 430	6 550×3 430	6 550×4 150

Forrás: Haitian Precision gyártói katalógus (HT20250601), PDF 15. oldal. Az adatok tájékoztató jellegűek.

VQ és VQL-sorozat

prémium teljesítmény

A VQ-sorozat a Haitian Precision nagy dinamikájú megmunkálóközpont-családja, a maximális hatékonyság, pontosság és megbízhatóság jegyében. A nagy teljesítményű beépített orsó, a gyors szerszámcsere és az automatizálásra előkészített kialakítás kiszolgálja a modern alkatrész- és szerszámgyártás magas termelékenységi igényeit.

Mire ajánlott

Öntőformák és szerszámok megmunkálására tervezték.

Fő előnyök

Direkt hajtású főorsó
Nagy sebesség és pontosság
Energiatakarékos kivitel

Ajánlott iparágak

Szerszámgyártás
Precíziós alkatrészgyártás

VQ-sorozat

VQ-sorozat műszaki adatai
Műszaki adatok	Egység	VQ6	VQ9	VQ13
Munkatér X/Y/Z	mm	600/430/510	900/430/510	1 100/540/520
Gyorsjárat X/Y/Z	m/perc	36/36/36	36/36/36	36/36/36
Főorsó fordulatszáma	ford./perc	12 000	12 000	12 000
Főorsó teljesítménye	kW	7,5/11	7,5/11	11/18,5
Főorsó nyomatéka	Nm	88/105	88/105	62/86

Forrás: Haitian Precision, gyártói EU-modelloldalak (kulcsparaméterek). Az adatok tájékoztató jellegűek.

VQL-sorozat

VQL-sorozat műszaki adatai
Műszaki adatok	Egység	V8QL	V10QL	V12QL
Munkatér
X tengely	mm	850	1 000	1 200
Y tengely	mm	500	600	600
Z tengely	mm	500	600	600
Főorsó–asztal távolság	mm	150-650	150-750	150-750
Asztal
Asztalméret	mm	1 000×500	1 200×600	1 300×600
Asztal terhelhetősége	kg	300	400	400
T-hornyok mérete	mm	5×18×80	5×18×100	5×18×100
Főorsó
Max. fordulatszám	ford./perc	16 000	16 000	16 000
Főorsó teljesítménye	kW	11/18,5	11/18,5	11/18,5
Főorsó nyomatéka	Nm	15/29,9	15/29,9	15/29,9
Előtolások
Gyorsjárat X/Y/Z	m/perc	48/48/36	48/48/36	48/48/36
Munkaelőtolás X/Y/Z	m/perc	20/20/20	20/20/20	20/20/20
Szerszámtár
Szerszámtár férőhelye	db	24 (karos)	24 (karos)	24 (karos)
Szerszámtartó típusa		BT30	BT30	BT30
Max. szerszámátmérő (teli / üres szomszéd mellett)	mm	Φ65/Φ120	Φ65/Φ120	Φ65/Φ120
Max. szerszámhossz	mm	200	200	200
Max. szerszámtömeg	kg	5	5	5
Szerszámcsere-idő (szerszámtól szerszámig)	s	0,8	0,8	0,8
Egyéb
Csatlakozási teljesítmény	kVA	30	30	30
Gép tömege	t	5,7	6,2	6,7
Befoglaló méret (hossz×szélesség×magasság, forgácsszállító nélkül)	mm	2 500×3 400×2 550	2 800×3 550×2 700	3 150×3 550×2 700

Forrás: Haitian Precision gyártói katalógus (HT20250601), PDF 11. oldal. Az adatok tájékoztató jellegűek.

VM-sorozat

VM-sorozat műszaki adatai
Műszaki adatok	Egység	V8M	V11M
Munkatér
X tengely	mm	850	1 150
Y tengely	mm	500	650
Z tengely	mm	500	650
Főorsó–asztal távolság	mm	150-650	150-800
Asztal
Asztalméret	mm	1 000×500	1 250×650
Asztal terhelhetősége	kg	600	800
T-hornyok mérete	mm	3×18×125	5×18×100
Főorsó
Főorsó kivitele		Beépített motororsó	Beépített motororsó
Főorsó fordulatszáma	ford./perc	15 000	15 000
Főorsó teljesítménye (S1/S3)	kW	11/18,5	11/18,5
Főorsó nyomatéka (S1/S3)	Nm	45/60	45/60
Orsókúp		BBT40	BBT40
Húzócsap		MAS-P40T-I (45°)	MAS-P40T-I (45°)
Előtolások
Gyorsjárat X/Y/Z	m/perc	30/30/30	30/30/30
Munkaelőtolás X/Y/Z	m/perc	10/10/10	10/10/10
Szerszámtár (opció)
Szerszámtár férőhelye	db	24	24
Típus		Karos	Karos
Max. szerszámátmérő (teli / üres szomszéd mellett)	mm	Φ80/Φ120	Φ80/Φ120
Max. szerszámhossz	mm	300	300
Max. szerszámtömeg	kg	8	8
Szerszámcsere-idő (szerszámtól szerszámig)	s	2,5	2,5
Egyéb
Csatlakozási teljesítmény	kVA	35	35
Gép tömege	t	6	8
Befoglaló méret (hossz×szélesség×magasság)	mm	2 640×2 870×2 760	2 900×3 200×2 780

Forrás: Haitian Precision gyártói katalógus (HT20250601), PDF 26. oldal. Az adatok tájékoztató jellegűek.

Adatlap kérésre

V és VH-sorozat: V13, V15, V10H
VQ és VQL-sorozat: VQ11

További típusok kérésre

Vízszintes megmunkálóközpontok

NHR-sorozat

palettás · dobozalkatrész

Vízszintes palettás megmunkálóközpont T-bordázatú ággyal és portálszerű oszloppal — nagy merevség, tartós pontosság, sorozatgyártás.

Mire ajánlott

Precíziós dobozalkatrészek durva és finommegmunkálása palettás cserével.

Fő előnyök

Nagy merevségű T-bordázatú ágy
W-tengely (löket 535 mm)
Palettás sorozatgyártás

Ajánlott iparágak

Autóipar
Vasút
Energetika

NHR-sorozat

NHR-sorozat műszaki adatai
Műszaki adatok	Egység	NHR6	NHR8	NHR10	NHR12	NHR16
Munkatér X/Y/Z	mm	1 050/850/900	1 350/980/1 000	1 800/1 500/1 350	2 000/1 500/1 350	2 500/1 850/1 500
Gyorsjárat X/Y/Z	m/perc	32/30/32	32/24/30	24/20/24	24/20/24	10/10/10
Főorsó fordulatszáma	ford./perc	8 000	8 000	8 000	8 000	8 000
Főorsó teljesítménye	kW	18,5/22	18,5/22	22/26	22/26	30/37
Főorsó nyomatéka	Nm	703/837	703/837	837/989	837/989	1 846/2 277

Forrás: Haitian Precision, gyártói EU-modelloldalak (kulcsparaméterek). Az adatok tájékoztató jellegűek.

NQ-sorozat

nagy pontosság · FMS

Az NQ-sorozat nagy teljesítményű vízszintes megmunkálóközpontokat kínál azoknak a gyártóknak, akik maximális kihasználtságot, stabil pontosságot és magas termelékenységet várnak el. A nagy merevségű szerkezet, a beépített orsótechnológia és a gyors munkadarabcsere-rendszerek ideális megoldást nyújtanak sorozatgyártási környezetben.

Mire ajánlott

Autóipari alkatrész és hajtóműházak nagy darabszámú, pontos megmunkálása.

Fő előnyök

Nagy merevségű váz, nehézforgácsolás
Üreges golyósorsók
FMS-be integrálható

Ajánlott iparágak

Autóipar
Hajtómű
Precíziós alkatrész

NQ-sorozat

NQ-sorozat műszaki adatai
Műszaki adatok	Egység	NQ50	NQ60	NQ65	NQ80
Munkatér X/Y/Z	mm	730/730/800	800/800/850	1 050/900/1 000	1 400/1 200/1 050
Gyorsjárat X/Y/Z	m/perc	60/60/60	60/60/60	60/60/60	50/50/50
Főorsó fordulatszáma	ford./perc	12 000	8 000	8 000	8 000
Főorsó teljesítménye	kW	18,5/37	26/45	26/45	26/45
Főorsó nyomatéka	Nm	95,5/250	305/623	305/623	305/623

Forrás: Haitian Precision, gyártói EU-modelloldalak (kulcsparaméterek). Az adatok tájékoztató jellegűek.

Adatlap kérésre

NQD-sorozat: NQ100D, NQ60D, NQ65D, NQ80D

További típusok kérésre

CNC esztergaközpontok

LB-sorozat

csúszóvezetékes

45°-os integrált öntött ágyú, csúszóvezetékes CNC eszterga edzett-köszörült vezetékekkel — FEA-optimalizált, nehézforgácsolásra.

Mire ajánlott

Robusztus, nagy átmérőjű esztergálás programozható hidraulikus szegnyereggel.

Fő előnyök

45°-os integrált öntött ágy
12 állásos hidraulikus revolverfej
Programozható szegnyereg

Ajánlott iparágak

Autóipar
Általános gépgyártás

LB-sorozat

LB-sorozat műszaki adatai
Műszaki adatok	Egység	LB8	LB10	LB12	LB15
Max. esztergaátmérő	mm	400	500	630	800
Max. esztergahossz	mm	548	500	1 000	1 500
Max. fordulatszám	ford./perc	4 500	3 500	2 500	2 000
Főorsómotor teljesítménye	kW	11/15	15/18,5	15/18,5	30/37
Főorsó nyomatéka	Nm	140/250	245/400	485/600	(L)2 910/3 574 (M)1 134/1 392

Forrás: Haitian Precision, gyártói EU-modelloldalak (kulcsparaméterek). Az adatok tájékoztató jellegűek.

L-sorozat

univerzális

A Haitian Precision esztergaközpontjai nagy merevséget, stabil pontosságot és hosszú távú megbízhatóságot kínálnak. A modern hajtásrendszerek, a robusztus gépágyak és az automatizálásra előkészített kialakítás biztosítja a magas termelékenységet az általános gépipari és autóipari alkatrészgyártásban.

Mire ajánlott

Általános esztergálás kis és közepes munkadarabokhoz, kedvező belépő.

Fő előnyök

Lineáris vezetékek, nagy pontosság
Integrált, kompakt öntött ágy
Szervo revolverfej

Ajánlott iparágak

Általános ipar
Alkatrészgyártás

L-sorozat

L-sorozat műszaki adatai
Műszaki adatok	Egység	L6C	L6	L8	L10
Max. esztergaátmérő	mm	220	300	330	420
Max. esztergahossz	mm	200	300	290	560
Főorsó fordulatszáma	ford./perc	6 000	5 000	4 500	3 500
Főorsó teljesítménye	kW	5,5/7,5	7,5/11	11/15	15/18,5
Főorsó nyomatéka	Nm	40/74	57/112	140/255	248/409

Forrás: Haitian Precision, gyártói EU-modelloldalak (kulcsparaméterek). Az adatok tájékoztató jellegűek.

LH / LHY-sorozat

LH-sorozat

LH-sorozat műszaki adatai
Műszaki adatok	Egység	LH8
Max. esztergaátmérő	mm	400
Max. esztergahossz	mm	360
Max. fordulatszám	ford./perc	4 500
Főorsómotor teljesítménye	kW	11/15
Főorsó nyomatéka	Nm	158/211

Forrás: Haitian Precision, gyártói EU-modelloldalak (kulcsparaméterek). Az adatok tájékoztató jellegűek.

LH8Y-sorozat

LH8Y-sorozat műszaki adatai
Műszaki adatok	Egység	LH8Y	LH8Y-L
Munkatér
Max. ágyátmérő	mm	φ650	φ650
Max. átmérő a szán felett	mm	φ440	φ440
Max. esztergaátmérő	mm	φ350	φ350
Max. esztergahossz	mm	530	1 060
Főorsó-középvonal magassága a padlótól	mm	1 038	1 038
X tengely	mm	228	228
Y tengely	mm	±55	±55
Z tengely	mm	623	1 153
Revolverfej
Típus		BMT55	BMT55
Revolver szerszámszár-mérete	mm	25×25	25×25
Max. furatesztergáló-szár mérete	mm	φ40	φ40
Szerszámcsere-idő (rögzítéssel együtt)	s	0,3	0,3
Főorsó
Főorsó kivitele		Beépített motororsó	Beépített motororsó
Max. fordulatszám	ford./perc	4 500	4 500
Főorsómotor teljesítménye (S1/S6)	kW	11/15	11/15
Főorsóorr		JISA2-6	JISA2-6
Orsófurat	mm	φ76	φ76
Tokmányátmérő	col	8	8
Hajtott szerszám max. merev menetfúrási átmérője	mm	M18×1,5	M18×1,5
Hajtott szerszám max. túlnyúlása	mm	60	60
Hajtott szerszám teljesítménye	kW	3,7/5,5	3,7/5,5
Hajtott szerszám nyomatéka (S1/S6)	Nm	17,7/35	17,7/35
Hajtott szerszám fordulatszáma	ford./perc	4 000	4 000
Előtolások
Gyorsjárat X/Y/Z	m/perc	24/10/30	24/10/30
Szervomotor teljesítménye X/Y/Z	kW	1,8/1,8/1,8	1,8/1,8/1,8
Szegnyereg
Szegnyereg-hüvely átmérője	mm	φ100	φ100
Szegnyereg-hüvely furatkúpja		MK5 (Morze-kúp)	MK5 (Morze-kúp)
Szegnyereg-hüvely löket	mm	120	120
Szegnyereg löket	mm	570	900
Egyéb
Vezérlés		FANUC 0i-TF	FANUC 0i-TF
Csatlakozási teljesítmény	kVA	30	30
Hűtőfolyadék-tartály	l	200	280
Befoglaló méret (hossz×szélesség×magasság, forgácsszállító nélkül)	mm	3 160×1 930×2 140	3 470×1 940×2 150

Forrás: Haitian Precision gyártói katalógus (HT20250601), PDF 35. oldal. Az adatok tájékoztató jellegűek.

Adatlap kérésre

LB-sorozat: LB8-L, LB10-L, LB10-XL, LB12-L, LB12-XL, LB15-L
L-sorozat: L8-L
LH / LHY-sorozat: LH8-L
LV-sorozat: LV125

További típusok kérésre

Portál megmunkálóközpontok

DA / DAQ-sorozat

portál

A DA és DAQ sorozat a klasszikus portálos gépek merevségét ötvözi a modern megmunkálási technológiákkal — nagy pontosságú általános gépipari és szerszámgyártási feladatokra. Ajánlatkérés →

DA / DAQ-sorozat

DA / DAQ-sorozat műszaki adatai
Műszaki adatok	Egység	DA16L7	DA16L7Q	DA17L8Q
Munkatér X/Y/Z	mm	1 300/700/700	1 300/700/700	1 500/850/700
Gyorsjárat X/Y/Z	m/perc	24/24/15	24/24/15	24/24/15
Max. munkaelőtolás X/Y/Z	m/perc	12/12/10	20/20/10	12/12/10
Főorsó teljesítménye	kW	15/18,5	15/18,5	15/18,5
Főorsó nyomatéka	Nm	316/522	182/224	316/522

Forrás: Haitian Precision, gyártói EU-modelloldalak (kulcsparaméterek). Az adatok tájékoztató jellegűek.

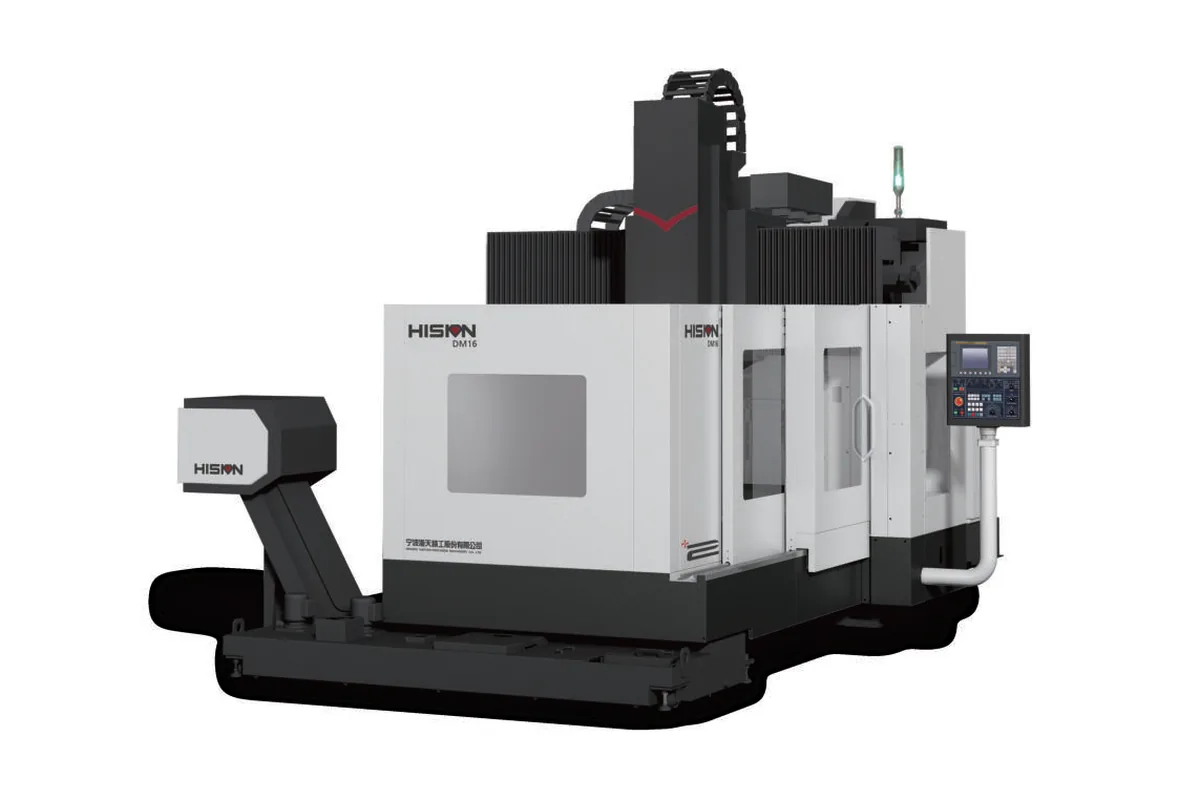

DM-sorozat

portál

A DM-sorozat prémium szerszámgyártó portálgép: magas dinamika, kiváló hőstabilitás és felületi minőség, beépített nagy teljesítményű orsókkal és merev portálszerkezettel. Ajánlatkérés →

DM-sorozat

DM-sorozat műszaki adatai
Műszaki adatok	Egység	DM13L8	DM13L16	DM13L21	DM13L30	DM16L8	DM16L20	DM16L25
Munkatér
X tengely	mm	1 300	1 600	2 000	3 100	1 500	2 000	2 500
Y tengely	mm	700	1 300	1 300	1 300	850	1 500	1 500
Z tengely	mm	800	800	800	800	800	800	800
Oszloptávolság	mm	1 570	1 550	1 550	1 550	1 670	1 650	1 650
Főorsó–asztal távolság	mm	150-950	150-950	150-950	150-950	150-950	200-1 000	200-1 000
Asztal
Asztalméret	mm	1 400×700	1 300×1 800	1 300×2 200	1 300×3 000	1 500×850	1 500×2 200	1 500×2 700
Asztal max. terhelhetősége	t	2	4	5	7	3	6	8
T-hornyok mérete		5×18×150	8×22×140	8×22×140	8×22×140	5×18×160	11×22×140	11×22×140
Előtolások
Munkaelőtolás X/Y/Z	m/perc	20/20/20	20/20/20	16/20/20	16/20/20	20/20/20	16/20/20	16/20/20
Gyorsjárat X/Y/Z	m/perc	24/24/24	20/24/24	18/24/24	18/24/24	24/24/24	18/24/24	18/24/24
Főorsó
Főorsó kivitele		Beépített motororsó	Beépített motororsó	Beépített motororsó	Beépített motororsó	Beépített motororsó	Beépített motororsó	Beépített motororsó
Max. fordulatszám	ford./perc	15 000	15 000	15 000	15 000	15 000	15 000	15 000
Főorsó teljesítménye	kW	18,5/22	18,5/22	18,5/22	18,5/22	18,5/22	18,5/22	18,5/22
Főorsó nyomatéka	Nm	95,5/167	95,5/167	95,5/167	95,5/167	95,5/167	95,5/167	95,5/167
Orsókúp		HSK-A63	HSK-A63	HSK-A63	HSK-A63	HSK-A63	HSK-A63	HSK-A63
Szerszámtár (opció)
Szerszámtár férőhelye	db	24	24	24	24	24	24	24
Max. szerszámátmérő (teli / üres szomszéd mellett)	mm	Φ80/Φ150	Φ80/Φ150	Φ80/Φ150	Φ80/Φ150	Φ80/Φ150	Φ80/Φ150	Φ80/Φ150
Max. szerszámhossz	mm	300	300	300	300	300	300	300
Max. szerszámtömeg	kg	8	8	8	8	8	8	8
Egyéb
Csatlakozási teljesítmény	kVA	65	65	65	65	65	65	65
Gép tömege	t	13	16	19	24	14,6	20	23
Befoglaló méret (hossz×szélesség×magasság)	mm	3 900×4 000×4 300	5 270×4 480×4 300	6 270×4 480×4 300	8 270×4 480×4 300	4 000×4 200×4 300	6 280×4 580×4 300	7 270×4 580×4 300

Forrás: Haitian Precision gyártói katalógus (HT20250601), PDF 28. oldal. Az adatok tájékoztató jellegűek.

Adatlap kérésre

DA / DAQ-sorozat: DA17L8, DA13L16, DA13L16Q, DA13L20, DA13L20Q, DA16L20, DA16L20Q, DA13L30, DA13L30Q, DA16L25, DA16L25Q
DP-sorozat: DP20L90, DP25L90, DP30L90, DP35L90
DM-sorozat: DM20L25U

További típusok kérésre

5 tengelyes megmunkálóközpontok

V50U

5-tengely · kompakt

Kompakt függőleges 5-tengelyes központ — 3D szimulációval és végeselemes elemzéssel tervezett, beépített motororsó és nagy dinamikájú hajtás.

Mire ajánlott

Autóipari, polgári repülési és formaszerszám-alkatrészek komplett, egy befogásos megmunkálása.

Fő előnyök

Beépített motororsó, 15 000 ford./perc
B/C tengely (-35/+110° · 360°)
HEIDENHAIN TNC640 vezérlés

Ajánlott iparágak

Autóipar
Polgári repülés
Formaszerszám

V50U

V50U műszaki adatai
Műszaki adatok	Egység	V50U
Munkatér
X/Y/Z tengely	mm	650/520/475
Főorsó–asztal távolság	mm	150-625
B forgásközéppont–asztal távolság	mm	50
B tengely	°	-35/+110
C tengely	°	360
Asztal
Asztalméret	mm	φ630×500
Asztal terhelhetősége	kg	350
B/C forgóasztal meghajtása		Mechanikus / nyomatékmotoros
Főorsó
Főorsó kivitele		Beépített motororsó
Főorsó fordulatszáma	ford./perc	15 000
Főorsó teljesítménye	kW	17/28
Főorsó nyomatéka	Nm	90/148
Orsókúp		HSK-A63
Előtolások
Gyorsjárat X/Y/Z	m/perc	45/45/45
Munkaelőtolás X/Y/Z	m/perc	20/20/20
B tengely fordulatszáma	ford./perc	20
C gyorsjárat	ford./perc	100
Szerszámtár
Szerszámtár férőhelye	db	30
Típus		Tárcsás, két szervomotoros
Szerszámtartó		HSK-A63
Max. szerszámátmérő (teli / üres szomszéd mellett)	mm	Φ75/φ130
Max. szerszámhossz	mm	300
Max. szerszámtömeg	kg/db	8
Pontosság
Pozicionálási pontosság X/Y/Z	mm	0,006
Pozicionálási pontosság B		10″
Pozicionálási pontosság C		6″
Ismétlési pontosság X/Y/Z	mm	0,004
Ismétlési pontosság B		8″
Ismétlési pontosság C		4″
Egyéb
Vezérlés		HEIDENHAIN TNC640-19″
Tápfeszültség / frekvencia	V/Hz	400V/50Hz
Sűrítettlevegő-nyomás	MPa	≥0,6
Befoglaló méret	mm	3 588×2 724

Forrás: Haitian Precision, V50U gyártói bemutató (2025. 08.), 2. dia. Az adatok tájékoztató jellegűek.

További típusok kérésre

Nem találja a megfelelő gépet?

Segítünk a gépválasztásban

Konzultáció kérése →+36 20 462 1168
